东莞中信森林湖.兰溪谷二期钢结构屋盖空间结构

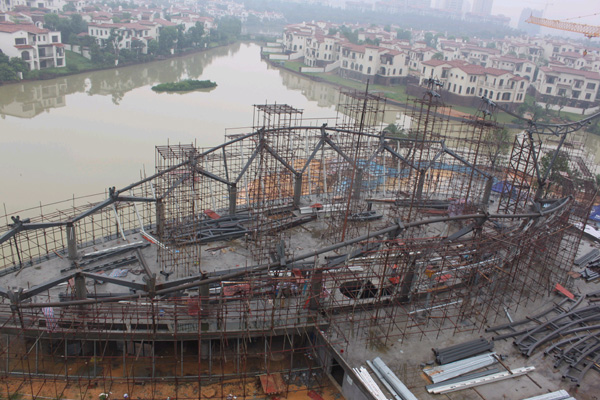

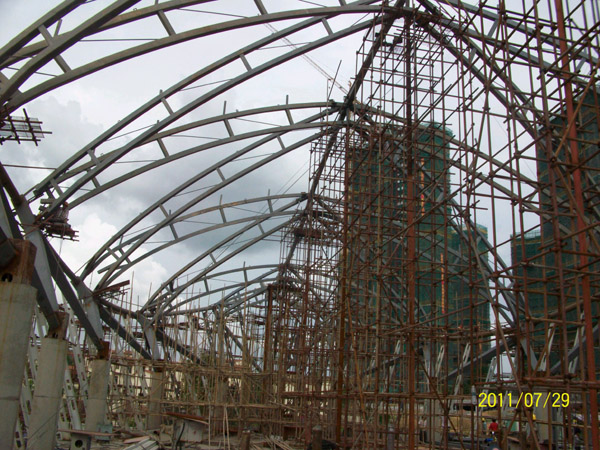

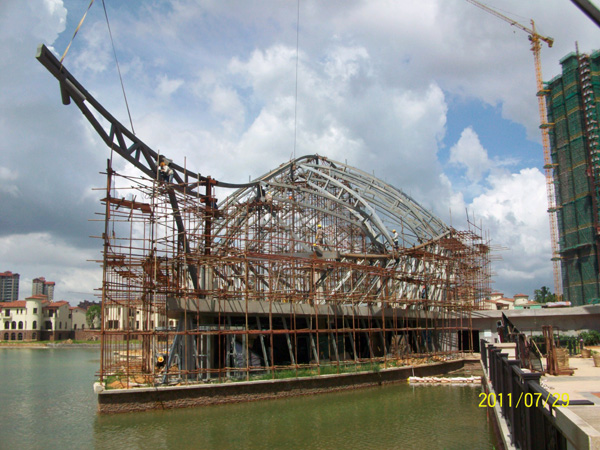

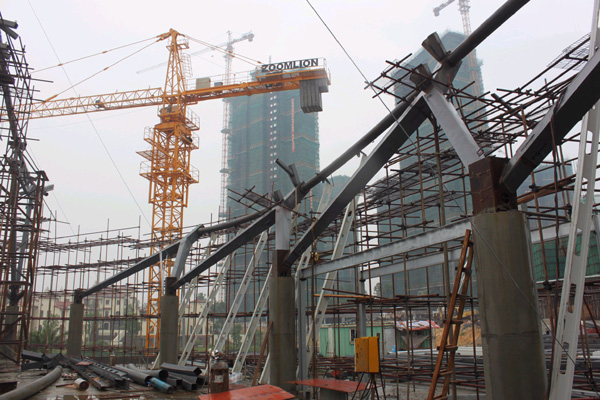

      东莞中信森林湖.兰溪谷二期钢结构屋盖结构形式为大跨空间交叉桁架，竖向构件为变截面矩形方管组成的“人”字斜向支撑。结构主桁架为200*200*6方管，环梁为Φ299*12焊接圆管，立柱为变截面箱型梁

      本工程加工特点为牛腿制作各空间坐标点定位点的确定、方管桁架曲线弧形尺寸的控制，圆管及方管弯弧、圆管及方管相贯面切割尺寸精度的控制、箱型柱/十字柱加工焊接质量的控制
